型号：DSCFB1801磁翻板液位计详细介绍
磁翻板液位计也有称之为磁翻柱液位计或磁浮子液位计，磁翻板液位计在我国已有数年的生产历史，技术成熟、系列完整、规格齐全是目前测量液位中的主流产品，磁翻板液位计主要用于锅炉、水箱以及生产或储备环节中作为液位计量使用。如柴油液位、水液位、原料液位等产品的液位测量。
一.概述:
DSCFB1801系列磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。

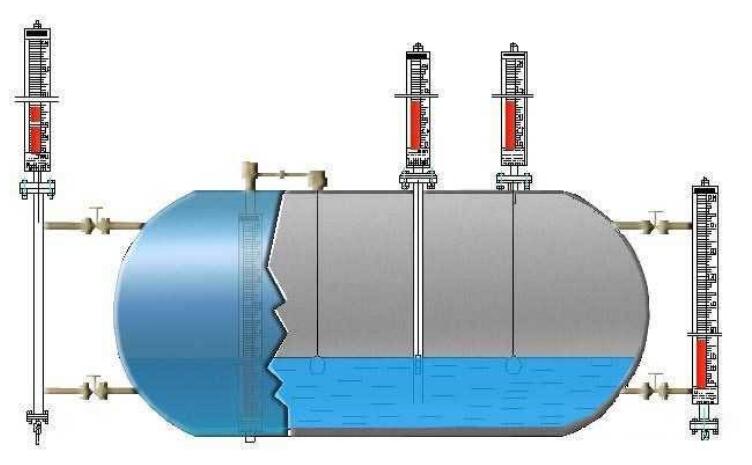

磁浮子液位计配置上下限开关输出可实现远距离报警、限位控制。配置变送器， 可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同，提供侧装和ding装两种方式。根据作介质的不同，提供不锈钢利ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。

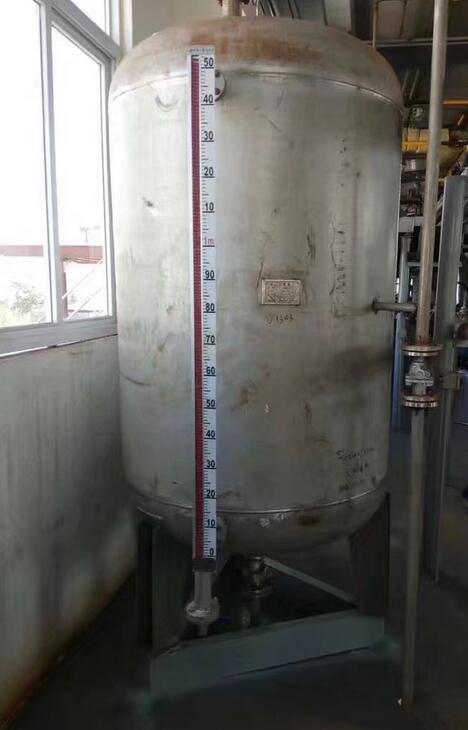

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、OCr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有好的可靠性和抗腐蚀性 。
二.结构特点分类：
1、基本型
磁翻板液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动着，浮子内的磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的开关动作，实现开-关控制或报警。
3、电远传
在磁性浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，传唤成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。
三.工作原理
以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表。磁翻板液位计的主体内磁浮子随液位的升降而上下运动，同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示白色。红色和白色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺。从而使液位的指示显得更加清晰.
四.技术参数
测量范围：150～15000mm
准确确度：±10mm
工作压力：常压～25MPa
工作温度：-200～600℃
介质密度：0.5～2.0 g/cm3
介质密度差：≥150kg／m3（测量界位）
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度：≤0.08m/s
介质粘度：≤0.4Pa.S（可采用夹套加热改善粘度条件）
过程连接：
侧装法兰：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97
ding装法兰：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客户指定安装尺寸。
材质：
主导管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE
浮子：钛；PTFE
五.产品选型
|
YHCFB1801 |
磁性翻板液位计 |
|||||
|
代码 |
安装方式 |
|||||
|
2 |
侧装式 |
|||||
|
3 |
{**}装式 |
|||||
|
代码 |
主体材质 |
|||||
|
1 |
ABS |
|||||
|
2 |
304 |
|||||
|
3 |
316L |
|||||
|
4 |
304+PTFE |
|||||
|
代码 |
公称压力 |
|||||
|
1 |
0.6Mpa(仅适用于主体材质为ABS时) |
|||||
|
2 |
1.6Mpa |
|||||
|
3 |
2.5Mpa |
|||||
|
4 |
4.0Mpa |
|||||
|
代码 |
输出信号 |
|||||
|
1 |
基本型 |
|||||
|
2 |
带上、下限开关输出 |
|||||
|
3 |
带电远传（0~10mA输出，220V，AC） |
|||||
|
4 |
带电远传（4~20mA输出，24V，AC） |
|||||
|
5 |
带本案防爆型远传（4~20mA输出，24V，AC） |
|||||
|
安装间距（测量范围） |
||||||
|
L1 |
安装深度（{**}装式0~4000mm任选） |
|||||
|
介质密度g/cm3 |
||||||
| YHCFB1801 |
□
|
□
|
□
|
□
|
□
|
□ |
六.维护
1. 液位计筒体内不应有固体杂质和磁杂质进入，以会对浮子造成卡阻及减弱浮力。
2. 根据介质情况，可定期清洗主导管，清除管内沉积物杂质。
3. 对液位计进行清洗后或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装!
4. 对低温型及液化气专用型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以{**}影响产品质量。
七.安装
1、安装必须垂直，以保证浮球组件在主体管内上下运动自如。
2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。
3、安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避开液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。如果在出厂时已经将浮球组件安装在主体管内，为保证运输过
程中不伎浮球组件损坏，我们用软卡将浮球组件固定在主体管内，安装时只要将软卡抽出即可。
6、根据介质情况，可定期找开排污法兰清洗主体管沉淀物质。
售后服务：
1、我公司所售产品在一年之内出现质量问题的（非人为），负责维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责维修或调换。
3、质保期内如用户使用不当，造成的产品损坏，我公司将全力负责维修，只收取损坏部件成本费。
4、如用户需我公司现场服务，我公司以短时间到达用户现场。
5、本公司所售的产品，享受终生维护。
