一、概述

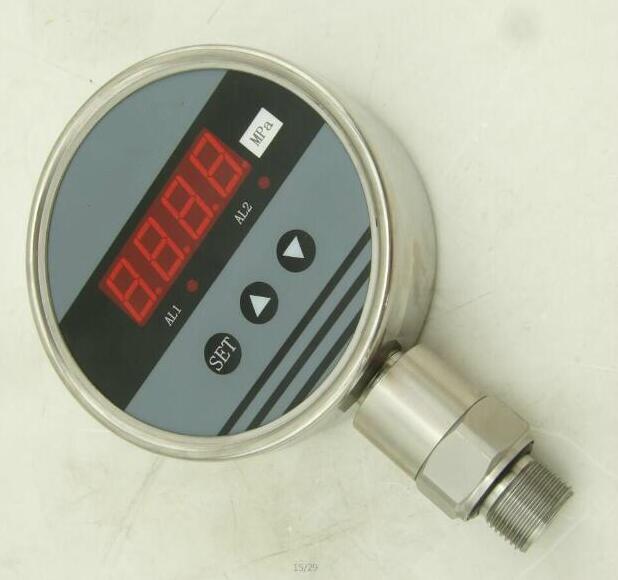

数字电接点压力表是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高{**}度的A/D转换，经微处理器运算处理，现场显示，并输出一路模拟量和两路开关量。
该智能数字电接点压力表使用灵活，操作简单，安全可靠。广泛应用于水电，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。
二、特点
◆100标准仪表安装
◆4位LED显示,无视值误差..
◆控制点现场设定。
◆两路控制点继电器输出
◆可多点控制输出
★ 设定参数锁定功能，可防止非正当修改设定参数。
★ 使用寿命长，由于本仪表是电子式的，设定与控制都是数字量，无触点接触和机械磨擦，因此寿命无终点；
★ 安装方便，因本仪表外形尺寸、螺纹连接形式完全参照机械表，用户无需改变仪表的安装结构。
三、技术参数:
| 量程范围 |
0~100MPa |
{**}度等级 |
0.5/0.25%F.S. |
| 过载能力 |
200% |
压力类型 |
表压 |
| 稳定性 |
≤0.1% /年 |
电源电压 |
24VDC/220VAC |
| 显示方式 |
0.56"数码管 |
显示范围 |
-1999~9999 |
| 响应时间 |
<30ms |
环境温度 |
|
| 相对湿度 |
≤80% |
接口材质 |
304不锈钢 |
四、安装
4.1机械连接：
可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明）直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。
注:量程小于100KPa时必须垂直安装.
4.2电气连接
为了防止电磁干扰的影响应注意以下事项：
●线路连接尽量短
●采用屏蔽线
●尽量避{**}直接接近引起干扰的用户装置或电器和电子装置的接线
●若用微型软管安装，壳体必须单{**}接地
