1、概述

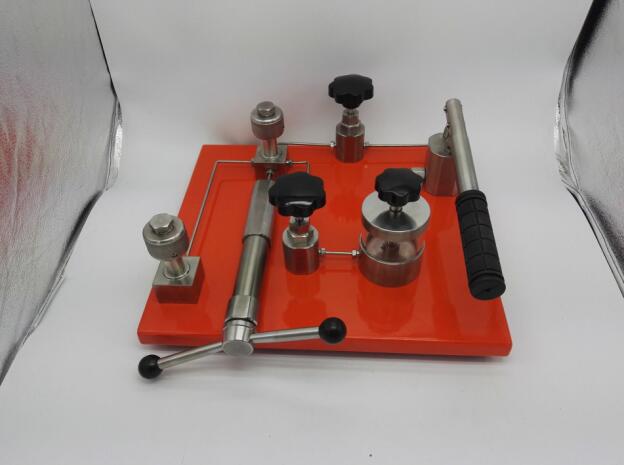

压力表校验器是一体化压力校验设备，具有压力控制微调、压力输出功能。是我厂综合十多年压力仪表制造和现场应用经验而设计的经济实惠的压力计量器具。
压力表校验器是压力仪表检测工作中的重要辅助设备，与压力标准器配合使用，完成压力仪表校准、检测工作。
压力表校验器选用{**}质液压泵作为压力发生部件，辅以设计{**}巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的{**}点，宽范围压力发生系统，可广泛应用于计量、科研、工矿企业及仪表制造等行业。
2、技术指标
2.1 造压范围：-0.085~0~60Mpa（气压：-0.085~6Mpa.液压：0~60Mpa）
2.2 调节灵敏度：min 1 kPa
2.3 测量介质：气压单元，洁净空气
液压单元，洁净变压器油/纯净水
2.4 外形尺寸：610×410×180（长×宽×高）
2.5 重 量： 8kg
3、使用操作
3.1本仪器单元使用介质为纯净空气。先将标准器或被检仪器接在压力输出口①上、并拧紧。正压时，将正负切换开关③推进为负压状态，打开截止阀⑤，关闭放气阀⑥，此时便可造负压。用手压泵②抽打{**}一定压力（如满程为-85kpa，需加压到80 kpa左右即可，锁紧截止阀⑤，然后用微调④缓慢加压{**}所需量程，放压时需缓慢松开放气阀⑥，再打开截止阀⑤，仪表压力归零。）正压时将正负切换开关③拔出为正压状态，造压步骤同负压一样。
3.2.正程检测本仪器单元使用介质为变压器油或纯净水。拧下输出1、输出2接头上的堵头，打开稳压阀，
将微调调{**}适当位置（中间位置），关闭油杯上方截止阀。轻轻操作杠杆，使变压器油{**}两个压力输出接口。再安装标准表和被检表，操作杠杆升压{**}65MPa左右时，使用微调调{**}60MPa，稳定后，逐点检测。（过压保护阀在造压前一直打开）
3.4.回程检测
按规程在满量程读数后，用微调缓慢降压{**}检定点，逐点检测，直{**}零点。当操作微调不能降压时，可以轻轻开启截止阀进行降压。
高压状态下，出现压力缓慢下降时，关闭稳压阀。(先使用微调将压力微调到65MPa左右，稳压后，再缓慢调{**}60MPa。当压力泄漏较快时，关闭稳压阀、关闭过压保护阀。)
4、注意事项
4.1校验台应选择平整易操作的台面放置，避{**}进入有高腐蚀性气体及粉尘颗粒的环境中使用。
4.2被检仪器应作适当清洗，避{**}污渍进入检测回路。
4.3输出1、输出2接嘴为专用快速接头，气压压力输出口，输出3，输出4为液压压力输出口。
安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。
4.4输出1~4接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。
4.5当杠杆造压较重时，请使用微调升压，则较为轻松。
