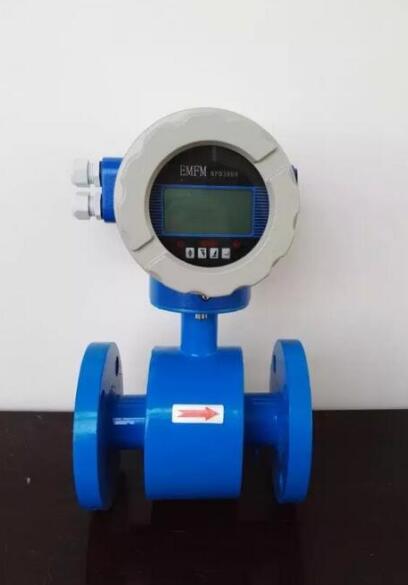

纺织污水流量计

纺织污水流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。

特点：

测量管内无阻碍流动部件，无压损，直管段要求较低；

公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；

转换器采用新颖励磁方式，功耗低、零点稳定、{**}确度高。流量范围度可达1500：1；

转换器可与传感器组成一体型或分离型；

测量不受流体密度、粘度、温度、压力和电导率变化的影响；

传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗{**}低的流量仪表之一。

可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。

液晶背光显示、瞬时流量、累计流量计、流量棒图、流量百分比

一键查询净累计值、正向累计值、负向累计值、当前电导率等效值

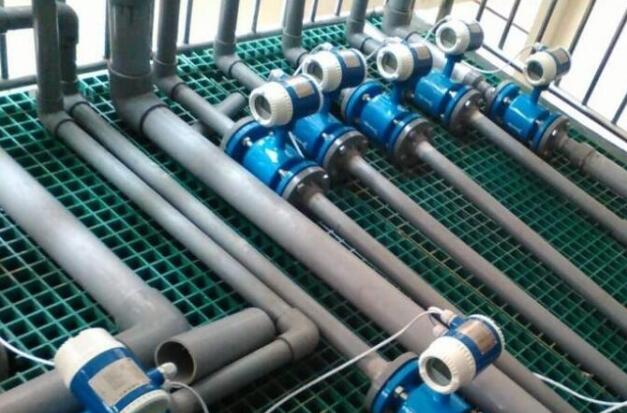

安装点的选择：

1、尽量避开铁磁性物体，高射频，强震动干扰源及具有强电磁场设备（如大功率电机、大型变压器等），以{**}磁场影响传感器的工作磁场和流量信号；

2、应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装；

3、应尽量避{**}日晒雨淋，环境温度应在-20～60℃及相对湿度小于95%；

4、选择便于维修，活动方便的地方；

5、应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧；

安装注意事项：

1、传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求电极的中心连线处于水平状态。

2、介质在安装位置应该满管流动，避{**}不满管及气泡附着在电极上。

3、对于液固两相流体，采用垂直安装，使被传感器衬里磨损均匀，延长使用命。

4、流量计安装位置介质不满管时，可采取抬高流量管后端管路的方法,使其满管，严禁在管道较高点和出水口安装流量计。

5、修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的纺织污水流量计，这时应使用异径锥形管或修改部分管道，使其与传感器同口径，但前后直管段{**}少须满足：前直管段≥10D,后直管道≥10D(D为管径)。

6、不把流量计安装在被测流体电导率极不均匀的地方。

污水流量计选型型谱
