锅炉天然气流量表可同时检测显示气体的温度、压力、工况和标况流量及总量。通过采用数字压力和温度传感器等多项新技术，使产品{**}度、稳定性等得到较大提高，技术性能仍保持国内水平。准确度高、稳定性好、抗干扰能力强、无旋转可动部件、维护简单方便等特点，锅炉天然气流量表是石油业、化工业、电力业、冶金业等等工业用气计量与检测的理想仪表。

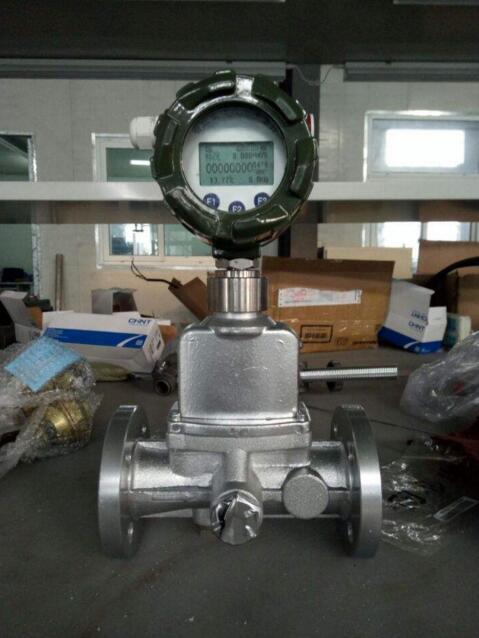

    天然气流量表主要由壳体（文丘利管）、旋涡发生体、导流体、频率感测件（压电晶体）、微处理器、温度及压力传感器等部件组成。

参数：

1、适用介质：气体

2、公称通径：10-300(mm)

3、准确度：1.5（级）

4、工作压力：0-2.5Ｍpa

5、重复性：基本误差限的1/3

6、介质温度：-30℃～+70℃

7、输出信号方式：脉冲，4－20mA，458通讯

8、防爆等级：ExdIIBT4

特点：

1.流量表由计量头、{**}度处理器、压力温度传感器一体, 选用内腔组合,表体结构紧凑更好，测量介质的流量、压力和温度，还可同时随时补偿与压缩因子，

2.不存在内腔可动部件，抗腐蚀性较高， 稳定性可信，工作时间稳定长久，即便长工作周期运行也无须特殊维护和检修，选用16步芯片，体积做到更小，

3.使用两重检测计量技术所以高效率地提高检测计量信号强度，同时可抑制由管线振幅所产生的干扰，

4.国内遥遥的抗震技术，大幅度的减少了震动和压力变化造成的干扰信号，

5.汉字点阵显示屏，显示位数增加，读数清晰明了，显示工作状态的流量，标况下的瞬流量，累计量。

6.EEPRM技术，参数设置简单而简易，可以长久保留参数，zui大保存值为一年，显示仪可输出频率脉冲、4～20mA模拟信号，并提供RS485接口可选，和微机联网，远程传输距离1.2km，

7.多种参数值预警输出，可提供不同情况做出不同选择，流量计表头具有旋转一周功能，安装使用简单方便，加有FM型数据采集装置，可实现行远程数据传输

8.压力、温度信号为传感器输入方式，互换性能得到大幅提升，整机功能损耗较低，可用内电池供电，还提供外接电源。

9.测量信号既可就地显示，也可按需远传；

10.无可动部件，因此对于一般的测量就不存在仪表的机械磨损；

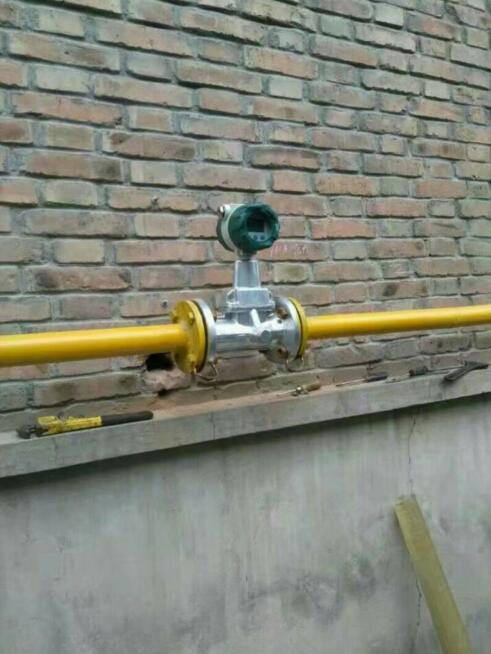

安装要求：

(1)天然气流量表属于{**}密测量仪表，在运输、仓储和操作时必须小心装卸。

(2)在流量表装入管道前，撕去法兰进出口处的粘带，并用吹起的方法检验叶轮转动是否灵活平稳。

(3)流量表开始安装前，特别是安装在新管路或经维修的管路上时，{**}先应清扫管路，去除所有的渣、铁锈及其它的管路碎屑。

(4)管路液压静力试验后，任何留在管线里的液体都会损坏涡轮流量计的内部零件。如果液压静力试验是必要的话，流量表必须要用一个管段来代替，确保在液压静力试验后没有液体留在流量表的上游管线里。

(5)流量表应水平安装。安装使用时，气流方向应从上{**}下。

(6)任何情况下，在流量表流量计的上游应安装一段公称直径与流量计的公称直径相同的直管段，长度要求≥10DN;同时其下游也必须安装一段与流量计的公称直径相同的直管段或弯管，并且要求其总长≥10DN。

(7)在流量表入口管上游的渐缩管或渐扩管的开口角度不能超过30。为了保证气体政策输送，便于对流量计进行维护，要在流量计安装管道上设置旁通管道。

(8)流量表宜缓慢地加压和启动，快速打开阀门的冲击负载通常会损坏叶轮。

(9)如果需要在流量表附近的管线上做焊接工作，则必须将流量表拆下来进行。否则，会阴管道温度过高而导致流量表的破坏。

(10)安装流量表时，注意使气体流动方向与表壳上箭头所指的方向一致，安装失误会导致对流量表的破坏。

(11)管道必须没有震动，管道内的气流不能有大的脉动和杂质，没有灰尘和液体，进入管路的外来物质会严重地损坏流量表，当预计气体流中可能存在损坏流量计的外来物质时，建议在流量表上游管道安装过滤器。

(12)对于安装在户外的流量表，为了防风雨，应对其提供适当的保护措施。

(13)建议流量表的实际使用流量应在流量计的大额定流量的20%—80%范围内。流量表允许短时过载，但实际大流量不能超过流量表允许大流量的20%，而且持续时间不能超过半小时。

(14)流量表安装时务必保证流量表入口和出口的连接同轴对准，且各螺栓力均匀，以{**}影响密封效果。为了得到准确的测量结果，必须保证没有密封件从法兰伸入管线。
