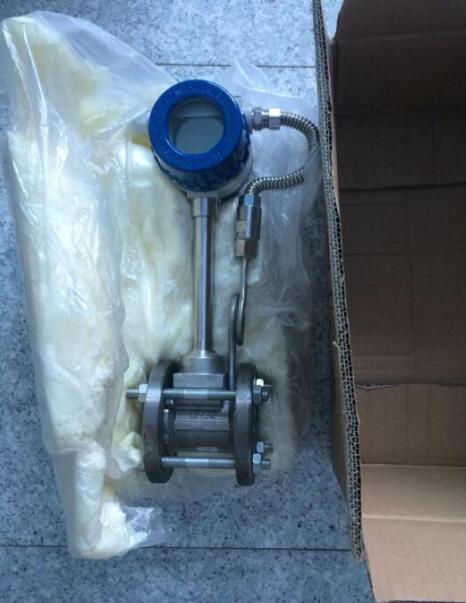

工业蒸汽流量表具有测量{**}度高、量程宽、功耗低、安装方便、操作简单、压力损失小、{**}现场调试等{**}点，蒸汽流量测量系统无可动部件，性能稳定 适用震动环境 适用高温 耐冲击，不怕汽锤现象 带有温压补偿，{**}度较高。工业蒸汽流量表是目前比较理想的蒸汽计量仪表。
技术参数
●测量流体：蒸汽、混合气体、液体（避{**}多相流）
●测量准确度及重复性：
| 测量流体 | 准确度 | 重复性 |
| 气体（含蒸汽） | 1.5级 | 0.33% |
●测量范围
| 测量流体 | 流速下限（m/s） | 流速上限(m/s) |
| 气体（含蒸汽） | 7 | 70 |
●额定压力：1.6MPa、2.5MPa、6.3MPa
●流体温度：-40℃～250℃(普通型)，100℃～350℃(普通型)
●结构类型：一体型流量计
●结构材质
| 部件名称 | 材质 |
| 传感器表体 | 304不锈钢、316不锈钢 |
| 旋涡发生体 | 304不锈钢、316不锈钢 |
| 检测探头 | 316L |
| 连杆 | 304不锈钢 |
| 散热器 | 铝合金 |
| 垫片 | 耐高温石棉垫、丁晴橡胶垫片、石墨垫片 |
●工作电源
| 电源方式 | 3.6V锂电池供电（就地显示型） |
| 第二种电源方式 | 24VDC（或12VDC） |
| 第二种电源方式 | 24VDC（或12VDC）或3.6V锂电池供电双电源供电 |
特点：
▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
▲整体结构设计合理，动态测量范围宽，压力损失小。
▲采用不锈钢材质，可适用于腐蚀性介质的测量。
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。同时显示温度、压力、流量值与累计流量值，不必轮流切换。
▲电流输出均为电隔离型，具有良好的共模干扰抑制能力。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
代号 |
功能1 |
||||||
N |
无温压补偿 |
||||||
Y |
有温压补偿 |
||||||
|
代号 |
输出型号 |
|||||
F1 |
4-20mA输出（二线制） |
||||||
F2 |
4-20mA输出（三线制） |
||||||
F3 |
RS485通讯接口 |
||||||
|
代号 |
被测介质 |
|||||
J1 |
液体 |
||||||
J2 |
气体 |
||||||
J3 |
蒸汽 |
||||||
|
代号 |
连接方式 |
|||||
L1 |
法兰卡装式 |
||||||
L2 |
法兰连接式 |
||||||
|
代号 |
功能2 |
|||||
E1 |
1.0级 |
||||||
E2 |
1.5级 |
||||||
T1 |
常温 |
||||||
T2 |
高温 |
||||||
T3 |
蒸汽 |
||||||
P1 |
1.6MPa |
||||||
P2 |
2.5MPa |
||||||
P3 |
4.0MPa |
||||||
D1 |
内部3.6V供电 |
||||||
D2 |
DC24V供电 |
||||||
B1 |
不锈钢 |
||||||
B2 |
碳钢 |
||||||
