工作原理
工业天然气流量表在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，后在工业天然气流量表液晶显示屏上显示出测量结果（瞬时流量、累积流量及温度、压力数据）。
技术参数：
口径（mm)及连接方式 ：10、15、20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接
{**}度等级：±1.5%R（±1%R需特制）*
量程比 ：1:10 ；1:20 ；1:30
仪表材质
表体：304不锈钢或铸铝
叶轮：防腐ABS或{**}质铝合金
转换器：铸铝
使用条件
介质温度：-20℃～+80℃
环境温度：-30℃～+60℃
相对湿度：5%～90%
大气压力：86Kpa～106Kpa
工作电源
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
当电压低于2.0时出现欠压指示
整机耗能：外电源：< 1W
内电源:平均功耗≤ 1W,可连续使用三年以上。
信号输出功能：脉冲信号、4-20mA电流信号、控制信号
输出功能：RS485通讯
实时记录功能⑤：起停记录、日记录、定时间间隔记录
信号接线口：内螺纹M20×1.5或其他
防爆等级：ExdⅡBT6或ExiaⅡCT4
防护等级：IP65
特点：
1.智能型集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
2. 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
3. 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
4.采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
5.采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；

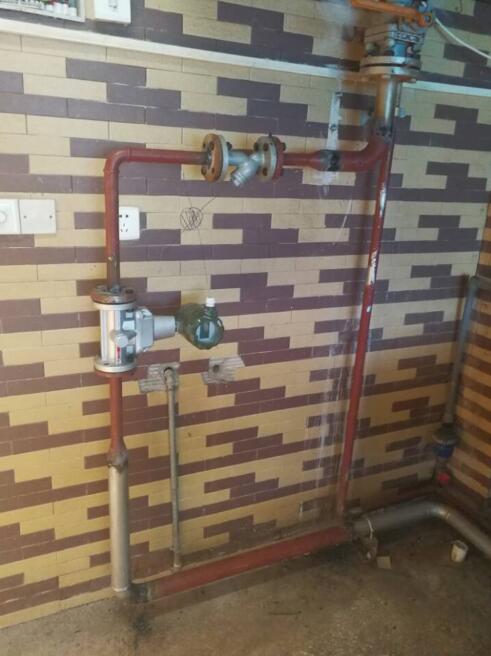

安装说明：
1．天然气流量表室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量表的使用寿命；
2．流量表周围不得有强外磁场干扰和强烈的机械振动，安装前应根据其使用要求审核使用环境条件，以便正常使用；
3．流量表可任意角度安装，流体流动方向与壳体上标明的方向一致，且在流量计的上、下游分别保证有10DN和5DN的直管段；
4．流量表应与管道同轴安装，法兰螺丝孔连接要和管道轴线平行，并防止密封垫片和黄油进入管道内腔；
5．必要时可在流量计上游处安装过滤器，以滤除介质中的颗粒杂物；
6．在安装流量表时严禁带标焊接相连法兰，建议采用工艺管道，以{**}烧坏流量计内部零件；
7. 对于新安装或检修的管道务必严格进行吹扫，去除管道中的杂质后方可安装流量表。在进行所以流体静压试验和清扫管道操作期间，应拆下仪表用工艺管道代替，以{**}测量部件的严重损坏；
8．管道安装完毕进行密封试压时，应注意流量计压力传感器所能承受的压力，以{**}损坏压力传感器。
