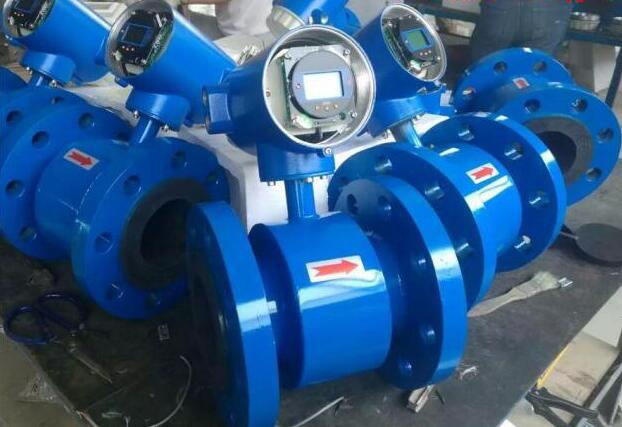

电镀污水流量计由传感器和转换器两部分构成。是根据法拉第电磁感应定律制造的用来测量管内导电介质体积流量的感应式仪表，用来测量电导率大于5μS/cm导电液体的体积流量，采用单片机嵌入式技术，实现数字励磁，同时在电镀污水流量计上采用CAN现场总线。属国内{**}先水平。

技术参数：

流量计公称通径（mm）（特殊规格可定制）

管道式四氟衬里：DN10～DN600

管道式橡胶衬里：DN40～DN1200

流动方向：正，反，净流量

量程比：150：1

重复性误差：测量值的±0.1%

{**}度等级：管道式：0.5级，1.0级

被测介质温度：

普通橡胶衬里：－20～＋60℃

高温橡胶衬里：－20～＋90℃

聚四氟乙稀衬里：－30～＋100℃

高温型四氟衬里：－20～＋180℃

额定工作压力：（高压可定制）DN6－DN80：≤1.6MPa、DN100－DN250：≤1.0MPa、DN300－DN1200：≤0.6MPa

流速范围：0.1－15m/s

电导率范围：被测流体电导率≥5μs/cm

电流输出：负载电阻0～10mA：0～1.5kΩ：4～200mA：0～750 kΩ

数字频率输出：输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极{**}大电流为250mA

供电电源：AC220V或DC24V

要求直管段长度：上游≥10DN，下游≥5DN

连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定

防爆等级：mdIIBT4

防护等级：IP65，特殊 IP68

环境温度：－25～＋60℃

相对温度：5%～95%

消耗总功率：小于20W

选型

    1、污水流量计{**}度等级和功能根据测量要求和使用场合选择仪表{**}度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择{**}度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不同{**}度等级;有些仅仅是检测一下过程流量，无需做{**}确控制和计量的场合，可以选择{**}度等级稍低的，如1.5级、2.5级，甚{**} 4.0级。

    2、污水流量计测量介质流速、仪表量程与口径 测量一般的介质时，流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用，范围比较宽。选择仪表规格（口径）不一定与工艺管道相同，应视测量流量范围是否在流速范围内确定，即当管道流速偏低，污水流量计不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提高管内流速，得到满意测量结果。

收集数据

①被测流体成份

②大流量、小流量

③工作压力

④高温度、低温度

特点：

▲ 全数字量处理，抗干扰能力强，测量可靠，{**}度高、流量测量范围可达150：1

▲ 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。

▲ 采用16位嵌入式微处理器，运算速度快, {**}度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。

▲ SMD器件和表面贴装（SMT）技术，电路可靠性高。

▲ 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

▲ 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

▲ 在现场可根据用户实际需要在线修改量程。

▲ 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

▲测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量{**}度高。

▲采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，而且大大缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。

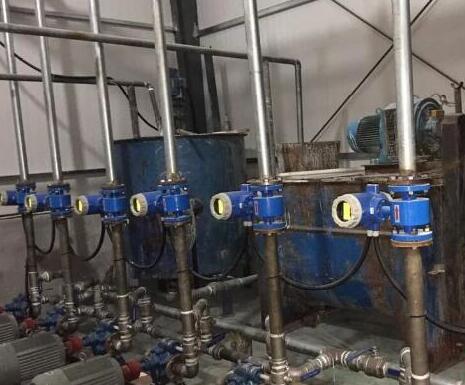

安装：

尽量避开铁磁性物体及具有强电磁场的设备，以{**}磁场影响传感器的工作磁场和流量信号。

污水流量计周围应有充裕的空间，便于检测与维修。

流量计应制止安拆正在温度变革很大或遭到机械工具高温辐射的场合，若必需安拆时，须有隔热、通风的措施。

流量计好安拆正在室内，若必需安拆于室外，应制止雨水淋浇，积水受淹及太阳暴晒，须有防潮和防晒措施。

应制止安拆正在含有腐蚀性气体的环境中，必需安拆时，须有通风措施。

为了安拆、维护、调养便利，正在流量计四周需有丰裕的安拆空间。

安拆场合应制止有磁场及强振动源，如管道振动大，正在流量计两边应有固定管道的收座。
