原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：
f=SrU1/d=SrU/md (1)
式中 U1--旋涡发生体两侧平均流速，m/s；
Sr--斯特劳哈尔数；
m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中 K-流量计的仪表系数，脉冲数/m3(P/m3)。
K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。当测量气体流量时，VSF的流量计算式为 注；价格是：DN25，压力：0.1-0.8mpa，温度小于350度，介质：蒸汽，注是：0-30L/min
技术指标：
1 、确度等级：液体 1.0 级、气体 1.5 级（标准流量范围内）；
2 、公称压力：① 通径 ≥ DN200mm 2.5MPa ；② 通径 ≤ DN150mm 4.0MPa ；③ 6.3 MPa ～ 25 MPa （协议定货）；
3 、被测介质温度：-25 ℃～ 200 ℃， 280 ℃（高温探头）， 350 ℃（高温探头）；
4 、压力损失：阻力系数 Cd ≤ 2.4 ；
5 、重复性误差%：≤ 1/3 准确度等级值；
6 、流量范围：8 ： 1 ～ 40 ： 1
7 、供电电源：3.6V锂电池（可持续使用一年以上）；12～24VDC；220VDC
8 、输出信号：① 电压脉冲：低电平 ≤ 0.5V ，高电平 ≥ 5V ；② 标准电流： 0 ～ 10 mA 、 4 ～ 20 mA DC ；③ 标准电压： 0 ～ 5 V 、 1 ～ 5 v
管道蒸汽流量表是利用流体振动原理而开发的一种新型流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、{**}度高、寿命长，可在很宽的流量范围内测量液体的瞬时流量和累计流量。管道蒸汽流量表其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。
特点：
1．结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠 。
2．安装简单，维护十分方便。
3．检测传感器不直接接触被测介质，性能稳定，寿命长。
4．输出是与流量成正比的脉冲信号，无零点飘移，{**}度高。
5．测量范围宽，量程比可达1：10。
6．压力损失较小，运行费用低，更具节能意义。
7．应用范围广蒸汽、气体的流量均可测量。

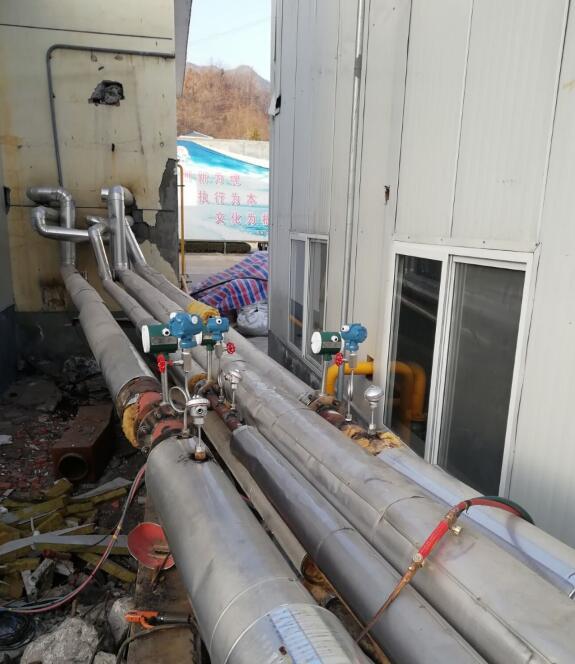

安 装
▲可水平、垂直或倾斜安装，应保证管内充满液体。
▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
▲引压管路安装应符合标准规定的规范。
▲尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
▲避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
▲避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
▲安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避{**}水顺着电缆线进入放大器壳内。
▲安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
