天然气作为清洁能源,得到了越来越多的利用,在能源结构的比例逐年增加。随着,我国西气东输工程建设的进行,天然气的覆盖面也越来越广泛,因此天然气流量测量就成为一个重要的环节。
工业用天然气流量计是目前使用较为频繁的天然气流量测量仪表,{**}点是结构简单,安装方便;外形尺寸相对较小;{**}确度高;重复性好;范围度宽可达到10:1,在高压输气的情况下,范围度还可进一步增大;其输出为脉冲频率信号,因此在同可编程流量显示表配用时,容易得到较低的系统不确定度。
特点
集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代工业用天然气流量计
{**}确度高,重复性好。内部转子经{**}密加工和平衡测试,无接触旋转,良好的油润滑,确保流量计{**}度不变,工作寿命长。
电路采用表贴安装工艺,结构紧凑、抗干扰能力强、可靠性高。
采用高性能微处理器和现代数字滤波技术,软件功能强大,性能{**}越。
流量计前后不需要直管段,可以安装在环境狭窄的场合。
始动流量小,量程比宽,适合于计量符合变动大的气体流量。
计量{**}确度不受压力和流量变化的影响,性能稳定,寿命长。
采用微功耗高新技术,内、外电源供电工作,整机功耗低,仅凭一节2#3.6VDC锂电池供电,可连续工作五年以上。
就地显示流量值,并带多种信号输出功能。

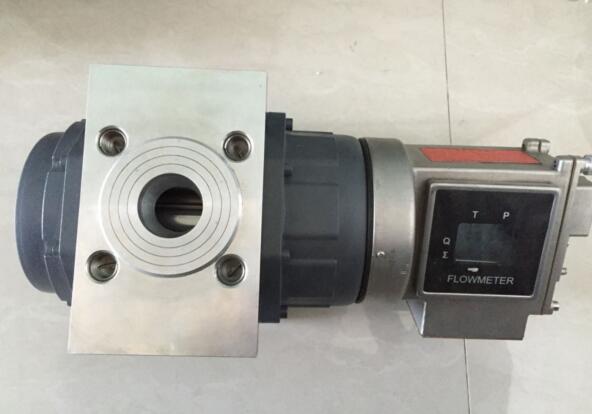

流量计由5个部分组成:1、智能流量转换器 2、流量传感器 3、压力传感器 4、温度传感器 5、齿轮(机械)
基本参数
仪表口径及连接方式:10、15、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接
{**}度等级:±1.5%R(±1%R需特制)
仪表材质:表体:铸铝或铸铁;转子:{**}质铝合金;转换器:铸铝
使用条件
介质温度:-10℃~+60℃ 环境温度:-30℃~+60℃
相对湿度:5%~90% 大气压力:86~106KPa
工作电源
A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
B.内电源:1节3.6VDC锂电池,当电压低于2.0时出现欠压指示。
整机功耗:A.外电源:<1W;/B.内电源:平均功耗≤1W,可联系使用三年以上。
输出信号功能:①脉冲信号、②4 ~ 20mA电流信号、③IC卡控制信号
通讯输出功能:④RS485通讯
实时记录功能:⑤起停记录、日记录、定时间间隔记录
信号线接口:内螺纹M20×1.5或其他
防爆等级:ExibIICT4
防护等级:IP65

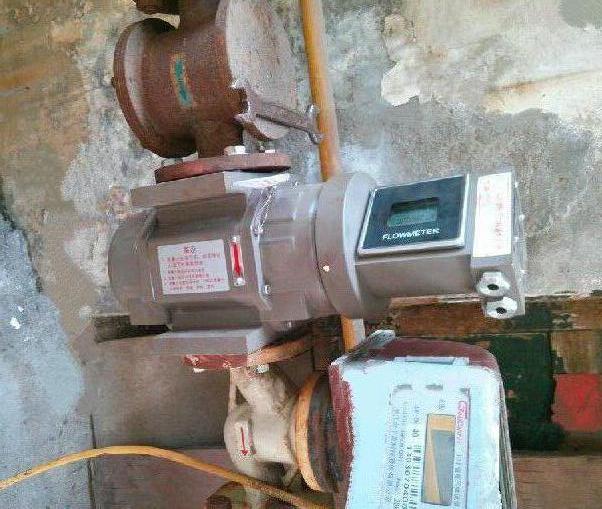

安装:
1.流量计必须水平安装在管道上(管道倾斜在5以内),安装时流量计轴线应与管道轴线同心,流向要*。
2.流量计上游管道长度应有不小于2D的等径直管段,如果安装场所充许建议上游直管段为20D、下游为5D。
3.对配管的要求:流量计安装点的上下游配管的内径与流量计内径相同。
4.对旁通管的要求:为了保证流量计检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀门(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上游所装的截止阀必须全开,避{**}上游部分的流体产生不稳流现象。
工业用天然气流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量,是目前油田和城市天然气输配计量和贸易计量的主要产品。
