天然气属于清洁能源，是工业生产加工中必不可缺少的能源，现在{国**}提出煤改气，越远越多的城镇家庭可以直接使用管道天然气带来的方便高效安全。在贸易结算中，工业燃气流量表是比较重要的计量设备。在选型使用过程中，必须按照标准的选型参数联系专业的工程师提供选型。
锅炉天然气管道流量计是新型速度式仪表，是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表。被广泛用于多个行业中。温压补偿一体式，标配为双供电（24V+电池供电），带4-20mA输出。
特点：
1、采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
2、采用新型微处理器与高性能的集成芯片，运算{**}度高、整机功能强大，性能{**}越。
3、采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。
4、按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算{**}度。
5、采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。
6、流量计表头可180°旋转，安装使用简单方便。
7、高度，一般可达±1.5%R、±1.0%R。
8、可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下的气体流量：可实时查询温度、压力、时间、日期等数据。
9、液晶一体显示瞬时流量，累积流量，压力值，温度值，测量{**}度高，始动流量低、压力损失小，不易腐蚀、可靠性好、使用寿命长，法兰安装，锂电池电源双供电，安装维护方便！
工作原理：
当气体进入流量计时，{**}先经过{**}立机芯的前导结构并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时，转速稳定，涡轮转动速度与流量成线性关系，通过旋转的发信盘上的磁体周期性地改变传感器磁阻，从而在传感器两端感应出频率与流体体积流量成正比的脉冲信号。该信号经前置放大器放大，整形后和压力温度传感器检测到的压力、温度信号同时输给流量积算仪进行处理，直接显示标准体积流量和标准体积总量。
技术参数
仪表口径及连接方式 |
15、20、25、32、40、50、65、80、100、150、200、250采用法兰连接 |
{**}度等级 |
±1.5%R、±1%R |
量程比 |
1:10；1:20；1:30 |
显示方式 |
宽屏显示器同时显示瞬时流量、日累积流量、总累积流量 |
温度、压力、时间、日期、电池电量 |
|
仪表材质 |
表体：304不锈钢；叶轮：防腐ABS或{**}质铝合金；显示器：铸铝 |
温度、压力传感器 |
内置 |
被测介质温度（℃） |
-30℃～+80℃ |
环境条件 |
介质温度：-30℃～+80℃，相对湿度5%～90%，大气压力86～106Kpa |
通讯信号 |
三线制工况脉冲、三线制标况脉冲 |
三线制4-20mA、RS485协议、IC卡信号 |
|
供电电源 |
内置锂电池、外供24VDC双供电 |
传输距离 |
≤1000m |
信号线接口 |
内螺纹M20×1.5 |

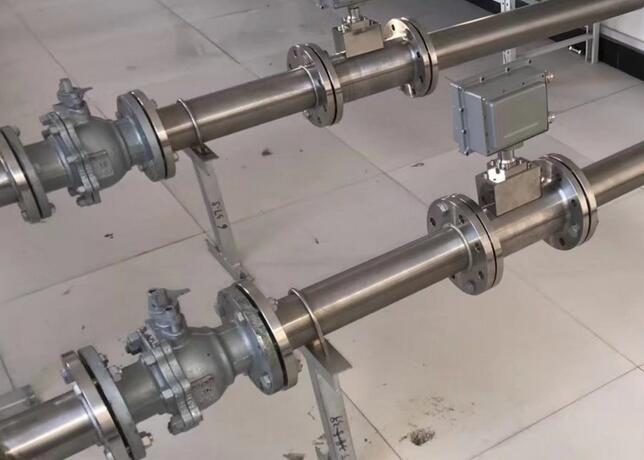

安装要求：
(1)锅炉天然气管道流量计属于{**}密测量仪表，在运输、仓储和操作时必须小心装卸。
(2)在流量计装入管道前，撕去法兰进出口处的粘带，并用吹起的方法检验叶轮转动是否灵活平稳。
(3)流量计开始安装前，特别是安装在新管路或经维修的管路上时，{**}先应清扫管路，去除所有的渣、铁锈及其它的管路碎屑。
(4)流量计应水平安装。带有润滑系统的流量计在安装时应保证润滑瓶开口朝上。公称直径DN≤200气体涡轮流量计可以垂直安装。安装使用时，气流方向应从上{**}下。
(5)任何情况下，在天然气流量计的上游应安装一段公称直径与流量计的公称直径相同的直管段，长度要求≥10DN;同时其下游也必须安装一段与流量计的公称直径相同的直管段或弯管，并且要求其总长≥10DN。
(6)流量计宜缓慢地加压和启动，快速打开阀门的冲击负载通常会损坏叶轮。
(7)如果需要在流量计附近的管线上做焊接工作，则必须将流量计拆下来进行。否则，会阴管道温度过高而导致流量计的{**}久性破坏。
(8)安装流量计时，注意使气体流动方向与表壳上箭头所指的方向一致，安装失误会导致对流量计的破坏。
(9)管道必须没有震动，管道内的气流不能有大的脉动和杂质，没有灰尘和液体，进入管路的外来物质会严重地损坏流量计，当预计气体流中可能存在损坏流量计的外来物质时，建议在流量计上游管道安装过滤器。
(10)对于安装在户外的流量计，为了防风雨，应对其提供适当的保护措施。
