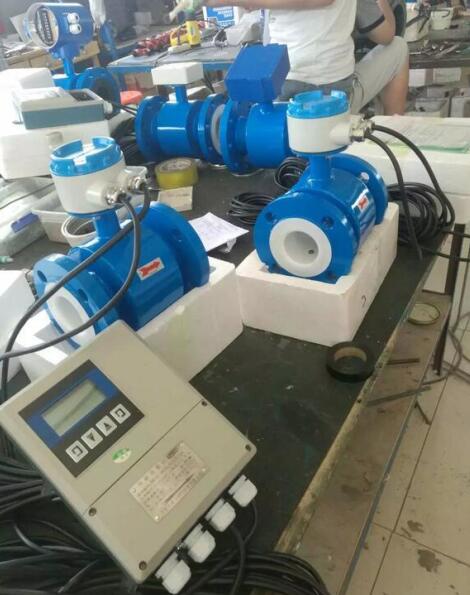

化工废水流量计是高{**}度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他化工废水流量计英文菜单所带来的不便。进一步保证了测量{**}度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。
废水流量计特点:
◆测量{**}度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量{**}度高。
全数字量处理，抗干扰能力强，测量可靠，{**}度高、流量测量范围可达150：1
◆测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
采用16位嵌入式微处理器，运算速度快, {**}度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
◆由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
◆传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
◆LDE转换器采用国际新先进的单片机（MCU）和表面贴装技术（SMT），性能可靠，{**}度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
◆双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和{**}质材料，确保产品的性能在长时候内保持稳定。
废水流量计技术参数
◆仪表{**}度：管道式0.5级、1.0级；插入式2.5级
◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
◆流速范围：0.2～8m/s
◆工作压力：1.6MPa
◆环境温度：-40℃～+50℃
◆介质温度：聚四氟乙烯衬里≤180℃
橡胶材质衬里≤65℃
◆防爆标志：ExmibdⅡBT4
◆外磁干扰：≤400A/m
◆外壳防护：一体化型： IP65；
分 离 型： 传感器IP68(水下5米，仅限于橡胶衬里)
转换器IP65
◆输出信号：4～20mA.DC，负载电阻0～750Ω
◆通讯输出：RS485或CAN总线
◆电气连接：M20×1.5内螺纹，φ10电缆孔
◆电源电压：90～220V.AC、24±10%V.DC
◆大功耗：≤10VA
废水流量计原理
测量原理是基于法拉第电磁感应定律。即：导电液体在磁场中作切割磁力线运动，导体中产生感应电动势，其感应电动势E为：
E=K×B×D×V
K : 仪表常数
B : 磁感应强度
D : 测量管直径
V : 平均流速
测量流量时，流体流过垂直于流动方向的磁场．导电性液体的流动感出一个与平均流速(亦即体积流量)成正比的电压，因此要求被测的流动液体具有{**}低限度的电导率。其感应通过二个与液体直接接触的电极检出，并通过电缆传送{**}放大器，然后转换成统一输出信号。
废水流量计选型
| 型号 | 说明 | |||||||||||
| DS1801DC--- | □ | □ | -□ | □ | □ | □ | □ | □ | □ | □ | -□ | |
| 通径 | 10-2000mm | |||||||||||
| 组合 | S | 一体型 | ||||||||||
| L | 分体型 | |||||||||||
| 电极材料 | M | 316L不锈钢 | ||||||||||
| T | 钛（Ti） | |||||||||||
| D | 钽（Ta） | |||||||||||
| Hb | 哈氏合金-B | |||||||||||
| Hc | 哈氏合金-C | |||||||||||
| P | 铂(Pt) | |||||||||||
| W | 碳化钨（WC） | |||||||||||
| 输出方式 | 0 | 无输出 | ||||||||||
| 1 | 脉冲当量 | |||||||||||
| 2 | 4-20mA | |||||||||||
| 衬里材料 | C | 氯丁橡胶（CR） | ||||||||||
| U | 聚氨酯橡胶（PU） | |||||||||||
| F | 聚四氟乙烯（F4/PTFE） | |||||||||||
| E | 特氟龙（F46/FEP） | |||||||||||
| P | 四氟乙烯全氟烷氧基乙烯基醚共聚物(PFA) | |||||||||||
| 供电电源 | 0 | 220VAC | ||||||||||
| 1 | 24VDC | |||||||||||
| 通讯方式 | 0 | 无通讯 | ||||||||||
| 1 | RS485 | |||||||||||
| 2 | RS232 | |||||||||||
| 3 | Modbus | |||||||||||
| 4 | HART | |||||||||||
| 接地环 | 0 | 无接地环 | ||||||||||
| 1 | 有接地环 | |||||||||||
| 2 | 有接地电极 | |||||||||||
| 耐压等级 | P1 | 1.6MPa | ||||||||||
| P2 | 1.0MPa | |||||||||||
| P3 | 0.6MPa | |||||||||||
| P(n) | 协商订货 | |||||||||||
| 防爆等级 | N | 无防爆 | ||||||||||
| E | 防爆Exd[ia]iaqIICT5 | |||||||||||
| 上限流量 | (n) | 上限流量（量程）m3/h | ||||||||||
