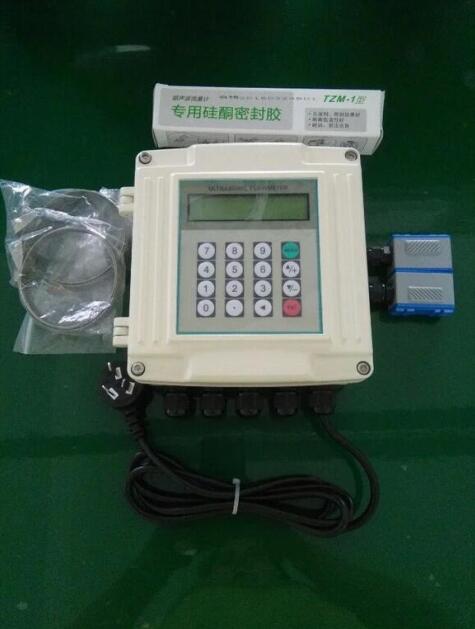

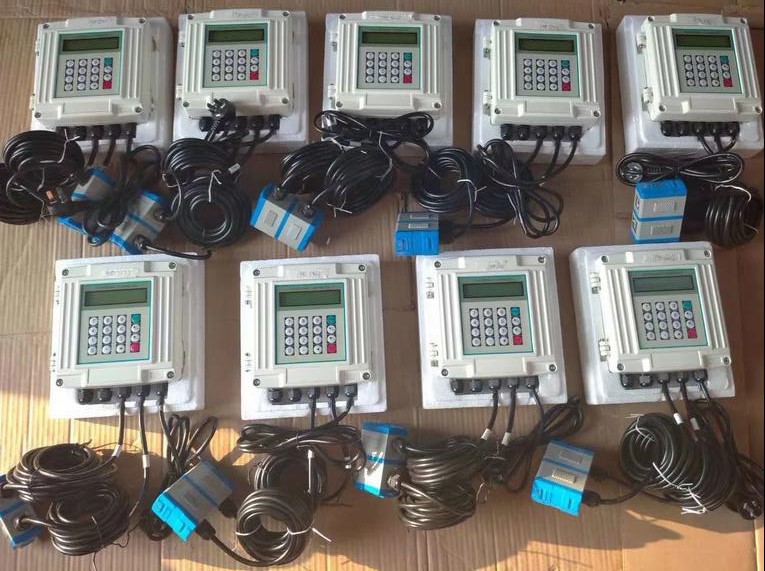

液体管道外置式安装流量计采用TI的低功耗单片机，新开发的一种通用型、低价格、高可靠，功能强大的流量计。选用了进口的半导体元器件厂商的先进的集成电路及微处理器等，硬件设计简单、软件功能强大和界面友好。采用低电压多脉冲平衡发射接收的技术，使其更能适应工业环境中的变频干扰，达到稳定、正确的工作。
产品特点：
1． 测量线性度好于0.5％，重复性准确度好于0.2%，高达40皮秒的时差测量分辨率，使测量准确度达到±1%。
2． 每个测量周期中128次数据采集辅助以新研发的流量计时差分析软件，性能好，显示数据更稳定、准确、线形度更好。
3． 隔离型RS485双接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上。
4． 带有三路准确度0.1%的模拟输入接口，可连接温度压力等信号。
5． 1路4-20毫安模拟输出可作为流量/热量变送器。
6． 2路3线制PT100电阻信号输入可作为热量表。
7． 3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。
8． 带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等。
9． 管道测量效果好，可以对大多数污水管道进行稳定可靠测量。
10．超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行双插入传感器。
11．具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。
12．流量计工作用参数可以固化到机内的FLASH存储器中，不会发生参数丢失的问题。固化的工作参数可以选择上电时自动调出。
13．硬件模块化设计。有主板模块、4-20毫安输出模块、脉冲输出模块、打印机模块、并口键盘显示模块、串口键盘显示模块等组成，用户可根据需要选择。
14． MODBUS协议、MBUS协议、FUJI扩展协议、简易水表协议等不同的软件通信协议供用户选用。推荐的协议是MODBUS-RTU或MODBUS-ASCII协议。
15．日累计可记录前64天，月累积前32个月（2年），并且增加了年月日记录内容。年月日累积数据都可以通过MODBUS协议读出。
16． 16次上断电时间流量计记录。数据都可以通过MODBUS协议读出。
17． 定时打印、数据输出功能，自动显示下次打印输出的时间，22项可编程定时打印内容。定时打印功能能够实现数据的自动定时输出或者是自动记录。
18． OCT1累计脉冲输出的脉冲宽度可以在6毫秒-1秒之间设定。出厂默认值是200毫秒。
19． 带有键盘显示器并行接口，连接显示组件可组成简易流量计。
20． 串口键盘显示组件可直接连接在串口上，参数设置完成后即可带电拔插。
21． 具有依靠流体声速判断流体种类的功能，可以对流体类型做出识别。
22． 具有一个可编程内置的定量控制器。可使用外部输入信号或者是MODBUS指令启动。
23． 单一24V（使用DC 8～36V）直流电源工作。工作电流小于50毫安。
性能、参数 |
||||||
主机 |
原理 |
时差型，采用低电压多脉冲发射电路，双平衡信号差分接收电路 |
||||
准确度 |
流量：好于±1%热量：好于±2% |
重复性：0.2% |
测量周期：500ms |
|||
背光液晶可同时显示瞬时流量及累积流量、瞬时热量和累积热量、流速、时间等数据 |
||||||
信号输出 |
电流输出：4~20 mA或0~20 mA,阻抗0~1k，准确度0.1% |
|||||
OCT输出：正、负、净流量或热量累计脉冲信号或瞬时流量的频率信号（1～9999HZ之间任选） |
||||||
继电器：可输出近20种源信号（如无信号，反向流等） |
||||||
声音报警：蜂鸣器可根据设置发出报警声音（如流量过大、过小） |
||||||
信号输入 |
可输入三路电流信号（如：温度、压力、液位等信号） |
|||||
可连接三线制PT-100铂电阻，实现热量测量 |
||||||
自动记忆前64日、64月、前5年的流量或热量数据 |
||||||
自动记忆前64次来电和断电时间及流量可进行人工或自动补量，减少用户流量或热量损失 |
||||||
自动记忆前64日流量计的工作状态是否正常 |
||||||
数据接口RS232, RS485 |
||||||
可编程定量（批量）控制器。 |
||||||
电缆 |
定制双绞线，一般情况下限于20米，特定场合单根可加长到500米，不推荐；选用RS485通讯，传输距离可达千米以上 |
|||||
管道情况 |
管材 |
钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质密的管道，允许有衬里。 |
||||
管内径 |
15～6000mm |
|||||
直管段 |
传感器安装点尽量满足：上游10D，下游5D，距泵出口30D（D指管径） |
|||||
测量介质 |
种类 |
水、海水、工业污水、酸碱液、啤酒、各种油类等能传导超声波的单一均匀的液体。 |
||||
温度 |
标准传感器：温度-30℃～90℃ 高温传感器：-30℃～160℃ |
|||||
浊度 |
浊度≤10000 ppm,且气泡含量小。 |
|||||
流速 |
0～±30m/s |
|||||
流向 |
正、反向双向计量，并可以计量净流量或热量 |
|||||
工作环境 |
温度 |
主机：-30℃～80℃ |
||||
流量传感器：-40℃～160℃ 温度传感器：根据客户需求选定 |
||||||
湿度 |
主机：85%RH |
|||||
流量传感器：可浸水工作，水深≤3米 |
||||||
电源 |
AC220或DC8～36V或AC7～30V |
|||||
功耗 |
小于1.5W |
通信协议 |
MODBUS协议MBUS协议FUJI扩展协议 简易水表协议 兼容其它厂家协议 |
|||

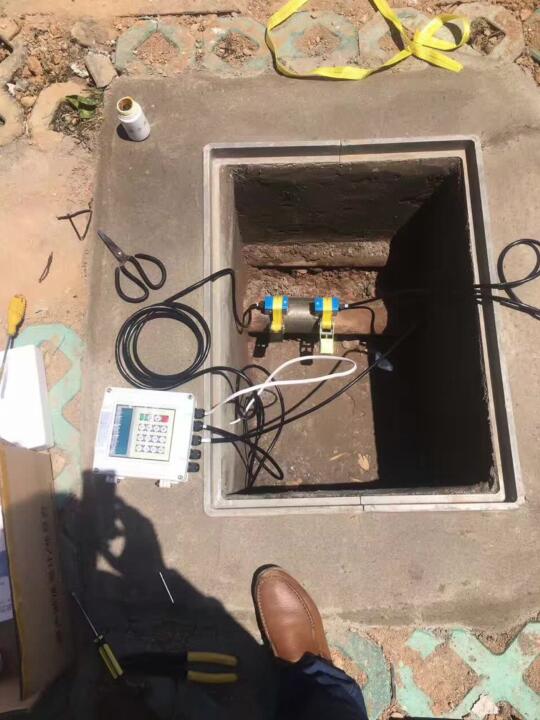

液体管道外置式安装流量计安装方式：
1.Ｖ法（常用的方法）
一般情况下，V法是比较标准的安装方法，使用方便，测量准确，安装时两传感器水平对齐，其中心线与管道轴线水平即可，可测管径范围为DN15mm-DN400mm。

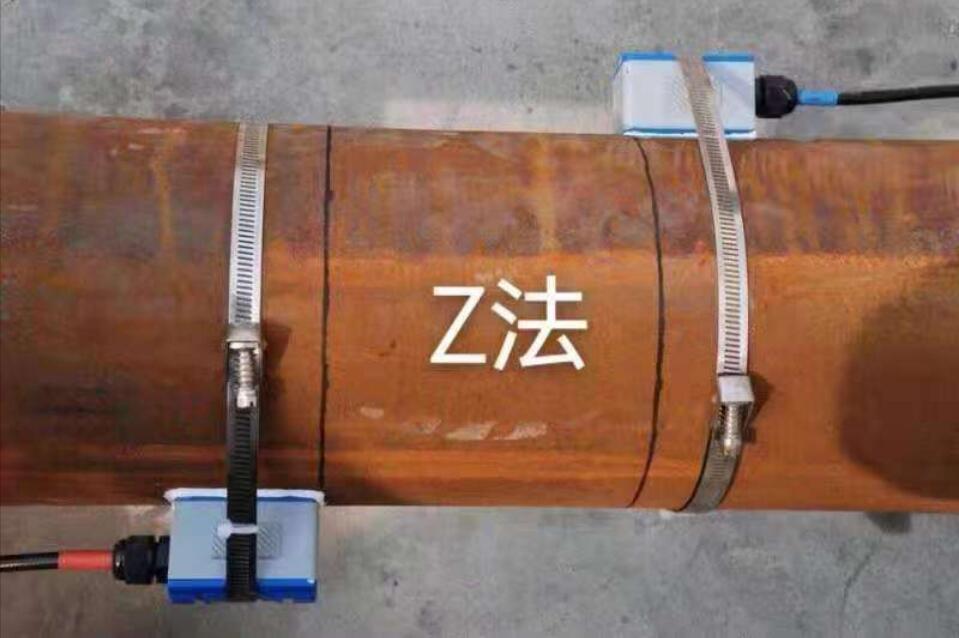

2.Ｚ法（常用的方法）
当管道很粗或由于液体中存在悬浮物、管内壁结垢太厚或衬里太厚等原因，造成V法安装信号弱，机器不能正常工作时，就需要选用Z法安装。Z法的特点是超声波在管道中直接传输，没有反射（称为单声程），信号衰耗小。
Z法可测管径范围为100mm到6000mm。现场实际安装时，建议200mm以上的管道都要选用Z法（这样测得的信号大）。
