化工污水流量计

污水流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。

特点：

１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；

２、测量管内无阻碍流动部件，无压损，直管段要求较低；

３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；

４、转换器采用新颖励磁方式，功耗低、零点稳定、{**}确度高。流量范围度可达1500：1；

５、转换器可与传感器组成一体型或分离型；

６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

技术数据

执行标准	JB／T 9248—1999
公称通径	15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、
{**}高流速	15m／s
{**}确度	DNl5～DN600	示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s）
	DN700—DN3000	示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S）
流体电导率	≥5uS／cm
公称压力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊订货
环境温度	传感器	—25℃—十60℃
	转换器及一体型	—10℃—十60℃
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯（F46）、加网PFA
{**}高流体温度	—体型	70℃
	分离型	聚氯丁橡胶衬里	80℃；120℃（订货时注明）
		聚氨酯衬里	80℃
		聚四氟乙烯衬里	100℃；150℃（订货时注明）
		聚全氟乙丙烯（F46）
		加网PFA
信号电极和接地电极材料	不锈钢316L、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
电极刀机构	DN300—DN3000
连接法兰材料	碳钢/不锈钢
接地法兰材料	不锈钢1Crl8Ni9Ti
进口保护法兰材料	DN65—DNl50		不锈钢1Crl8Ni9Ti
	DN200～DNl600		碳钢十不锈钢1Crl8Ni9Ti
外壳防护	DNl5～DN3000分离型橡胶或聚氨酯衬里传感器			IP65或IP68
	其他传感器、——体型流量计和分离型转换器			IP67
间距（分离型）	转换器距离传感器一般不超过100m

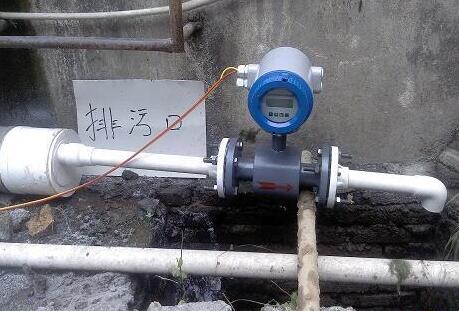

化工污水流量计安装点的选择：

1、尽量避开铁磁性物体，高射频，强震动干扰源及具有强电磁场设备（如大功率电机、大型变压器等），以{**}磁场影响传感器的工作磁场和流量信号；

2、应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装；

3、应尽量避{**}日晒雨淋，环境温度应在-20～60℃及相对湿度小于95%；

4、选择便于维修，活动方便的地方；

5、污水流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧；

化工污水流量计型谱

型号	口径
DS1801DC	15~2600
		代号	安装形式
		Y	一体式
		F	分体式
			代号	转换器型号
			ZA	圆形
			ZB	方形
				代号	输出信号
				I.4	4~20mA
				f	频率1KHz
				Rs	串行通讯（485）
				C	控制输出
					代号	防爆要求
					N	无防爆
					EX	防爆（仅适用于分体式）
						代号	介质温度
						T1	≤65℃
						T2	≤120℃
						T3	≤180℃(仅适用于分体式）
							代号	内衬材质
							NE	氯丁橡胶（≤65℃）
							PTFE	聚四氟乙烯（≤189℃）
							PVC	聚氯乙烯（≤70℃）
								代号	电极材质
								316L	不锈钢
								HC	哈氏合金C
								HB	哈氏合金B
								Ti	钛
								Ta	钽
