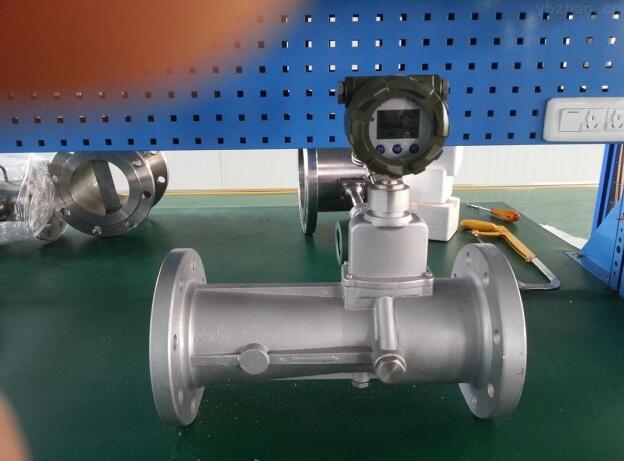

天然气流量表采用新的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显{**}点。仪表具备仪表系数六点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。

特点：

1. 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

2. 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；

3.智能型流量表集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；

4、 电路采用表面贴装工艺、结构紧凑、可靠性高

5、 采用微功耗高新技术，凭内、外电源均可工作，整机功耗低；

6、 采用高性能微处理器和现代滤波技术，软件功能强大，性能{**}越；

7、 采用高对比度的液晶显示器，可显示累积流量和瞬时流量，读数方便，清晰直观；

8.采用双检测技术可效地提高检测信号强度，并抑制由管线振动引起的干扰；

9.采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；

原理

    当流体通过由螺旋形叶片组成的旋涡发生器后，流体被迫绕着发生体轴剧烈旋转，形成旋涡。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率，就知道了流量。而且能在较宽的流量范围内获得良好的线性度。

参数：

仪表口径及连接方式：15-300采用法兰连接

{**}度等级：±1.5%R

量程比：1:10；1:20；1:30

显示方式：双排液晶同时显示瞬时流量、累积流量

仪表材质：表体：304不锈钢；叶轮：防腐ABS或{**}质铝合金；显示器：铸铝

被测介质温度（℃）：-30℃～+80℃

输出信号：标准二线制4-20mA（LWQ-C型）

供电电源：仪表内置锂电池，可连续工作3年以上，也可24VDC外供电

传输距离：≤1000m

信号线接口：内螺纹M20×1.5

1、工作电源

内电源：3V锂电池，功耗≤0.3mW，可使用两年；

外电源：24VDC±15%，功耗≤1W。

2、输出信号

脉冲信号：三线制脉冲信号输出，传输距离≤200m;

（4~20）mA标准模拟信号：线性对于（0~Qmax）m3/h流量范围的模拟信号，传输距离≤1500m，接管方式为两线制或三线制。

RS485通讯接口信号，直接与上位机联网，可远传仪表相关参数及实时数据等。同时与专用MODEM可带8台流量表。

3、防爆等级：Ex DⅡBT4

使用条件

环境温度：-30摄氏度~+55摄氏度

相对温度：5%~95%

介质温度：-30摄氏度~+80摄氏度

大气压力：86kPa~106kPa;

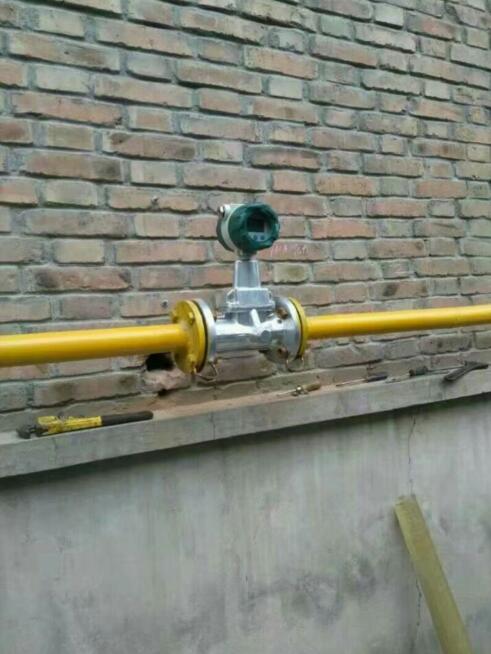

安装说明：

1．流量表周围不得有强外磁场干扰和强烈的机械振动，安装前应根据其使用要求审核使用环境条件，以便正常使用；

2．流量表室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量表的使用寿命；

3．流量表可任意角度安装，流体流动方向与壳体上标明的方向一致，且在流量表的上、下游分别保证有10DN和10DN的直管段；

4．流量表应与管道同轴安装，法兰螺丝孔连接要和管道轴线平行，并防止密封垫片和黄油进入管道内腔；

5．必要时可在流量表上游处安装过滤器，以滤除介质中的颗粒杂物；

6. 流量表体积修正仪外壳设有接地螺钉，使用时必须按指定可靠接地，但不得与强电系统共用地线；在管道上安装或检测时，不得把电焊系统的地线与流量接地线搭接;

7．安装使用和维护时必须同时遵守“爆炸和火灾危险场所电力装置设计规范”和GB的有关规定；当流量表需要有信号远传时，应严格按照有关“电气性能指标”接入外电源，严禁在信号输出口处直接接入220VAC或380VAC电源；

8．在安装天然气流量表时严禁带标焊接相连法兰，建议采用工艺管道，以{**}烧坏流量表内部零件；

9. 对于新安装或检修的管道务必严格进行吹扫，去除管道中的杂质后方可安装流量表。在进行所以流体静压试验和清扫管道操作期间，应拆下仪表用工艺管道代替，以{**}测量部件的严重损坏；
