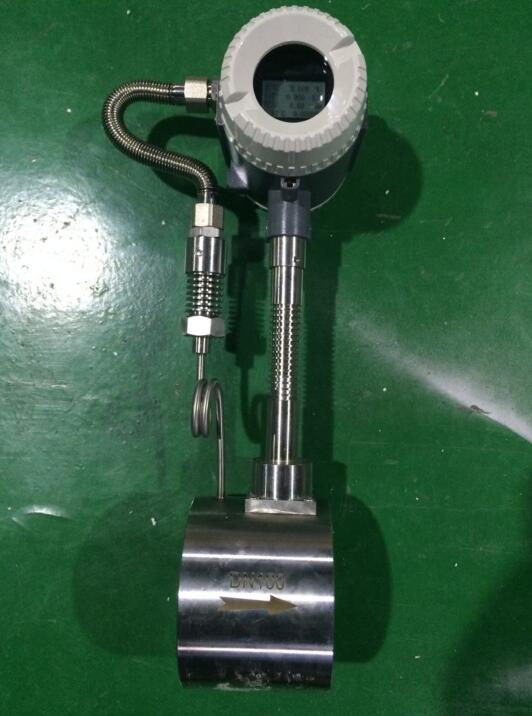

蒸汽流量表专为测量饱和蒸汽而设计，是测量蒸汽累计流量的专用仪表，可对饱和蒸汽进行自动密度补偿。将流量与温度补偿传感器集于一体。传感头现场可拆卸型表体，可在不影响管道内流体流动的情况下更换传感头。通过一体化温度补偿，可显示饱和蒸汽的瞬时质量流量、累计流量以及温度、压力等。也可手动设定蒸汽温度，温度及传感头都可以在不停止管内流体的情况下可更换。结构简单，价位适中，测量范围宽广，广泛石油与石油、化工、纺织、供热等需要蒸汽流量计的场合。
特点
压力损失小，量程范围大，{**}度高；
测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；
无可动机械零件，因此可靠性高，维护量小；
参数能长期稳定；
采用压电应力式传感器,可靠性高；
可在-20℃～+250℃的工作温度范围内工作；
有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用；
采用先进的差动技术，配合隔离、屏蔽、滤波等措施；
克服了同类产品抗震性差、小信号数据紊乱等问题；
采用了{**}特的传感器封装技术和防护措施，保证了产品的可靠性；
有基本型和复合型两种型式，基本型测量单一信号；
复合型可同时实现温度、压力、流量的测量；
每种型式都有整体、分体结构，以适应不同的安装环境。
技术参数
● 测量介质：饱和蒸汽、过热蒸汽
● 公称口径DN10 — DN500
● 介质温度：- 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ；-40℃—+420℃（需选配传感头不断流拆装型）
● {**}度等级：1.5级
● 涡街可测流量范围：体、蒸汽：4m/s -- 70 m/s
● 放大器选择：温度补偿一体化智能数字显示型放大器（工况脉冲或RS485信号输出）
● 防爆等级：本安防爆型ExiaⅡCT4 隔爆型ExdⅡCT6
● 防护等级：IP54、IP65
● 表体材质：1Cr18Ni9Ti（其它材质协议供货）
安装
安点缀的上下游配管的内径取流量计内径不异。设坐标原点在流量计入口法兰凸台中心，y轴竖直向上，z轴与指示器螺栓中轴平行，x轴即测量管中轴，x、y、z轴成右手系。
为了包管蒸汽流量表检修时不影响介量的一般使用，正在流量计的前后管道上应安拆割断阀(截行阀)，同时应设置旁通管道。流量控造阀要安拆正在流量计的下游，蒸汽涡街流量计流量计使用时上游所拆的截行阀必需全开，制止上游部门的流体发生不稳流现象。若介质为气体，则选通模拟开关。
要安拆正在室内，必需要安拆正在室外时，必然要接纳防晒、防雨、.防雷措施，以{**}影响使用寿命。
安拆场合：应安拆正在便于维修，无强电磁干扰取热辐射的场合。

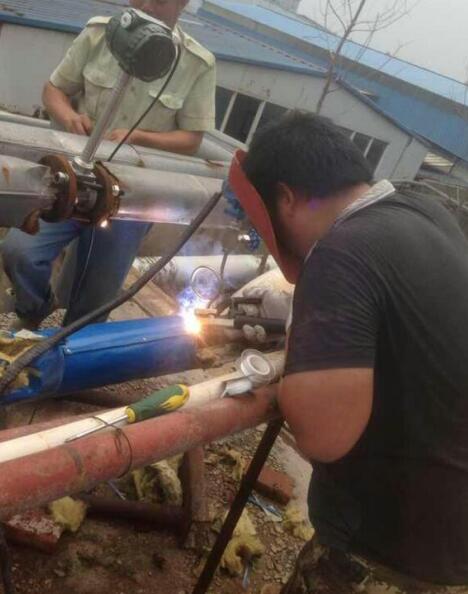

安拆焊接的要求：
安拆流量计前应清理管道内纯物：碎片、焊渣、石块、粉尘等保举正在上游安拆5微米筛孔的过滤器用于阻挠液滴和沙粒。好用等径的管道(或旁通管)替代流量计停止吹扫管道。以确保正在使用过程中流量计不受损坏。
用户另配一对尺度法兰焊正在前后管道上。不允许带流量计焊接!
安拆流量计时，法兰间的密封垫片不克不及凹入管道内，以避{**}干扰一般的流量丈量。
流量计接地的要求：应可靠接地，不克不及取强电系统地线共用。
