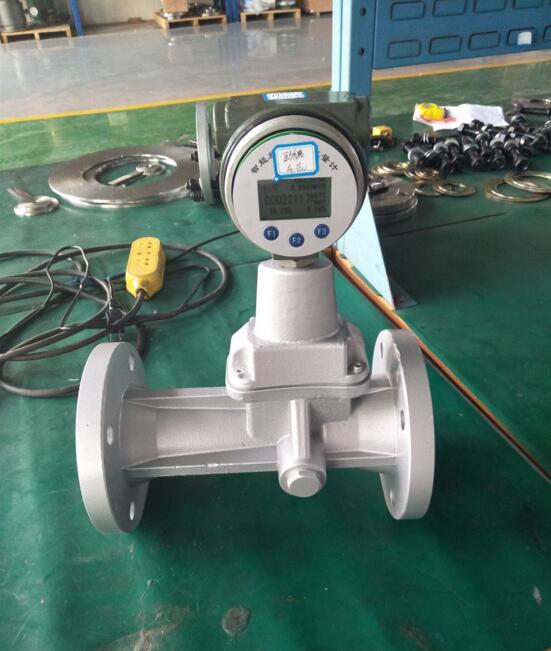

锅炉燃气计量表结构：由以下七个基本部件组成
1、旋涡发生体 2、壳体 3、智能流量计积算仪 4、温度传感器 5、压力传感器 6、压电晶体传感器 7、消旋器
燃气计量表采用先进的微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等{**}点，主要技术指标达到国外同类产品的先进水平。锅炉燃气计量表可广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。
特点：
采用先进的双探头旋进式流量传感器技术，抗干扰能力强，{**}确度高、无机械转动部件，不易腐蚀，结构紧凑，可靠性高、稳定性好，维修量小。
特点:
无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
实现了机电一体化，日常的计量过程不需人工值守；
体积小、重量轻，离线标定较为方便；
管理人员无需专业培训，流量、压力及温度等测量参数可以从表头直接读取，并且不必进行折算转换；
内置式压力、温度、流量传感器，性能高,结构紧凑，外形美观。
就地显示温度、压力、瞬时流量和累积流量。
采用新型信号处理放大器和{**}特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
参数：
口径：DN10～DN300mm
工作压力：0～2.5MPa
正常的工况温度：-180～+500℃
{**}度：±1.5%FS
供电方式：内置3.6VDC锂电池（两年换一次）；外供24VDC（可选）高防爆性能。
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
防护等级：IP65 IP67
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
执行标准：企标Q/BET05-06
环境温度：-30℃～+55℃
相对湿度：5%～95%
大气压力：86KPa～106KPa
工作条件
介质温度范围：-20℃～+70℃
工作原理
当流体通过由螺旋形叶片组成的旋涡发生器后，流体被迫绕着发生体轴剧烈旋转，形成旋涡。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响。检测元件测得流体二次旋转进动频率，就知道了流量。而且能在较宽的流量范围内获得良好的线性度。

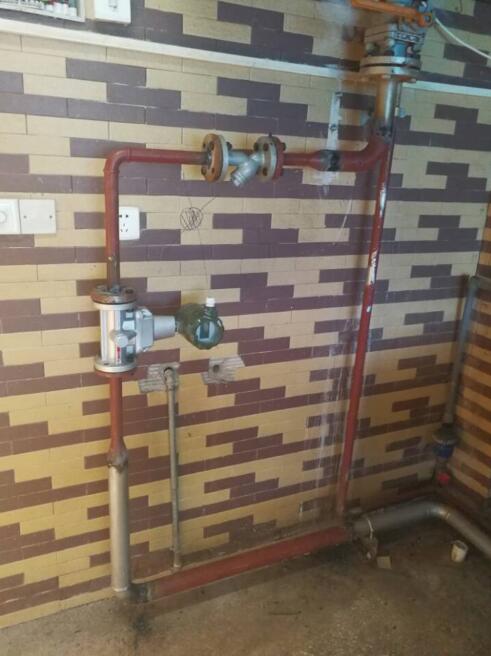

安装注意事项
1.传感器按流向标志可在垂直、水平或任意倾斜位置上安装；
2.当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；
3.传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；
4.应避{**}外界强磁场的干扰；
5.在室外安装使用时，应有遮盖物，避{**}烈日曝晒与雨水浸蚀，影响仪表使用寿命；
6.管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以{**}过压损坏压力传感器。
7.安装之前应先清除管道中的焊渣等杂物。
8.安装时，严禁在其进出口法兰处直接进行电焊，以{**}烧坏流量计内部零件。
9.为了不影响流体正常输送和便于维护，要求安装旁通管道，并保证前≥10DN、后≥10DN的直管段；
10.采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。
11.投入运行时，应缓慢开启流量计上、下游阀门，以{**}瞬间气流过急而冲坏起旋器。
12.运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作；
13.定时检查流量计法兰处的泄漏情况。
