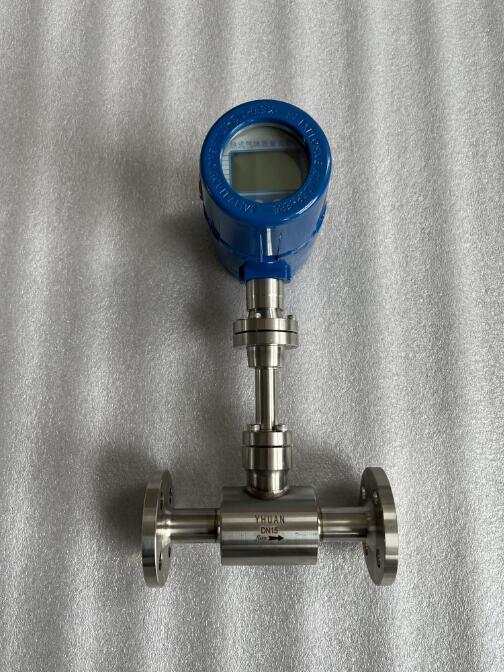

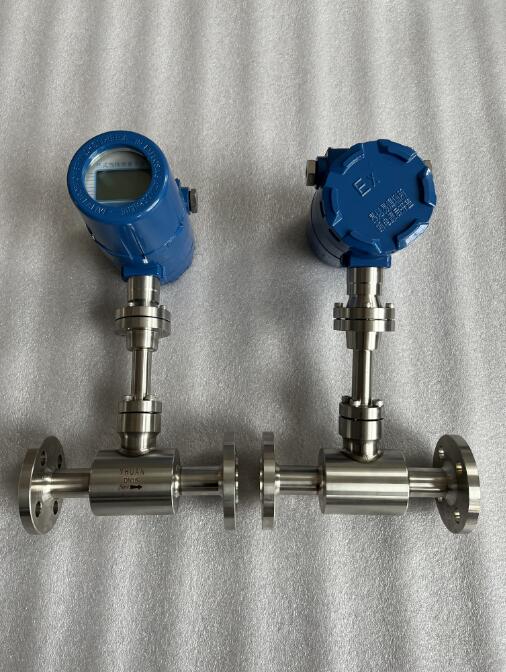

管道式热式气体质量流量计是利用热传导原理测量流体流量的仪表。传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路'一个传感器测量流体温度，另一个传感器维持高于流体温度的恒温差，可在高温和高压条件下进行流量测量。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便、测量准确等{**}点。

技术特点：

真正的质量流量计，对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或标准体积流量。

大的量程比。可测量流速高到100nm/s和低到0.5nm/s的气体，可用于气体检漏。

抗震性能好，使用寿命长。传感器无活动部件和压感部件，不受震动对测量准确度的影响。

安装维护简便。在现场条件允许的情况下，可实现不停产安装和维护。

数字化设计。整机数字化电路测量，测量准确、维护方便。

无须温度、压力补偿，一台表就可以直接测量标准状态下的气体体积流量和质量流量

流量测量下限极低，几乎从零开始测量，这是其它类型气体流量计所无法比拟的

准确度高，反应速度快，量程比高达100:1，尤其适用于核算计量

几乎无压力损失，尤其适于大管径低流速气体的测量

内部无可动件，坚固的316L不锈钢或钽金属封装传感器

一体式或分体式结构，管道式或插入式形式，整机构造简单，安装维护量很少

现场显示瞬时、累积流量，信号输出，上（下）限报警等

无须打开表盖对累积量清零，更加符合防爆要求

可选整流装置，可降低对前后直管段的要求

可选不断流装置可在线拆装，无须切断管道流量

技术参数：

口径：DN15-2600mm

准确度：±1.5%读数满量程

量程比：100：1

响应时间：3秒，可通过阻尼系数调整

操作温度：环境温度-40～85℃

介质温度：-10～200℃/-10～400℃

模拟输出：两路4～20mA(流速和温度)

一路4～20mA带HART通讯

数字输出：HART和MODBUS可选

重复性：±0.5%的量程

温度系数：0.05%/10℃

材质兼容性：外壳：铸铝，环氧树脂喷涂，丁晴橡胶0型环

防护等级：IP65

湿度：0～100 RH

供电：24VDC

电磁兼容性：IEC 61000-4-2～5

过程连接：法兰安装螺纹安装

安装方式：一体式，分体式

管道式热式气体质量流量计安装:

1、如果仪表安装在室外，应加仪表遮阳罩，避开日晒、雨淋。

2、禁止安装在强烈震动的场合。

3、禁止暴露在舍有大量腐蚀性气体的环境。

4、不要和变频器、电焊机等污染电源的设备共用电源，必要时，为转换器加装净化电源。

应用：

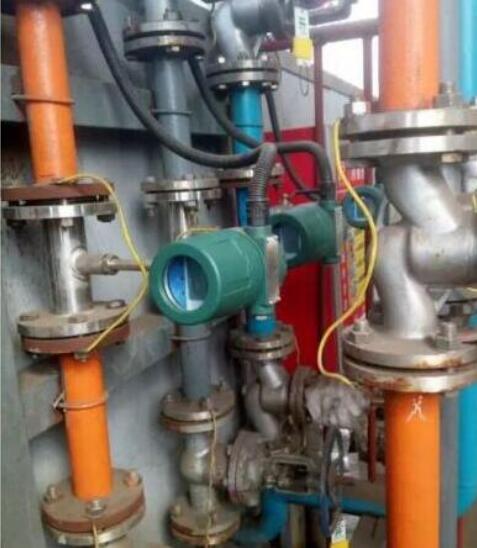

（1）在石油化工行业与天然气中主要应用场合是：能量交换；填井气回收； 燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控。产品的特点是宽量程比，传感器不易堵塞，可在线插拔清洗，适用气体广泛。

（2）在电力行业中主要的应用场合是锅炉一次风、二次风以及磨煤风的风量测量，产品的特点是安装简便，无直管段要求，压力损失低，不需要温度压力补偿，可以在苛刻的条件下使用（如：空气中含有粉尘、颗粒、磨损严重、低压力等）。

（3）在冶金行业中的主要应用场合是高炉煤气、焦炉媒气的测量，钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制。产品的特点是按照实际介质组份进行标定，可以对组份变化进行修正，可以在线清洗传感器，插入的长度可以随意调整。

（4）在电子行业中的主要应用是高纯度气体质量流量的测量，产品的特点是不需要压力温度补偿，直接进行质量流量的测量，传感器探头经过高度抛光，

可用于贸易结算。

（5）在供暖通风和空调系统中产品的特点为反应灵敏、运行可靠、对安装的直管段没有要求。

（6）在水处理行业中的主要应用是测量曝气池的空气流量，产品的特点是耐尘、耐脏，真正的无压降，现场安装方便。

（7）在食品行业中的主要应用场合是向反应器通入适量气体，加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制。

（8）公用工程－电﹑气﹑ 水处理的监控：管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气。

（9）环保：沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测 SO2 和 NOX 的排放。

（10）其他行业    工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制[20-22]。
