废水管道流量计是高{**}度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，还自行设计了一套中国先进的，专用于流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。特别设计了带背光宽温的中.英文液晶显示器，废水管道流量计功能齐全实用、显示直观、操作使用方便。

特点：

内无活动部件，结构简单，工作可靠。

电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。

测量{**}度不受被测介质的温度、压力、密度、粘度、电导率（只要电导率大于 5μs/cm）等物理参数变化的影响。

几乎无压力损失，能量损耗极低。

较一般流量计的制造成本和安装费用低。特别适于大中径管道流量测量。

采用先进的低频方波励磁。零点稳定，抗干扰能力强，工作可靠。

内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

测量结果与流速分布、流体压力、温度、密度、粘度等物理参数有关。

采用16位嵌入式微处理器，运算速度快，{**}度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。

全数字量处理，抗干扰能力强，测量可靠，{**}度高，流量测量范围可达 150 ： 1 。

技术性能

1.适于测量管道通径：DN10~3000mm；

2 .流速测量范围： 0~1m/s {**} 0~10m/s，满量程在 1~10m/s 范围内连续可调。

3 .测量{**}确度： 当满量程流速>1m/s 时，±1.0%。

4 .被测介质导电率：大于 20μs/cm。

5 .工作压力： 1.6Mpa。

6 .电极材料：含钼不锈钢 0Cr118Ni12Mo2Ti 。

7.测量管（测量头）材料： 316L

8.被测介质高温度： 120℃

9.外壳防护等级：符合Q/CKD001-2004标准 IP65的有关规定。

10.传感器与转换器之间信号zui大的传输距离 50m（分离型）

11 流量计输出信号：直流电流：0~10mA 负载电阻为 0~1kΩ；4~20mA 负载电阻为 0~500Ω；频率：1~5KHz 负载电阻为 250~1.2kΩ。

流量显示转换器

显示：显示屏：8位LCD带背光液晶显示

显示内容：正向累积、反向累积、总累积、

瞬时流量、流速、空管报警、励磁报警

流速单位：L/h、L/m、L/s、

瞬时流量单位：m3/h、m3/m、m3/s

累积流量单位：m3、L

语言：中文或英文（其它语言可定制）

电源：电压范围：交流（85～250）VAC或直流（20～24）VDC或电池

模拟量输出：0～10mA（负载0～1.5KΩ）    4～20mA（负载0～750KΩ）

数字频率输出：输出范围：1～5000HZ

电气隔离：光电隔离，隔离电压：>1000VDC

输出驱动：场效应管输出，zui高承受电压36VDC，zui大负载250mA

数字脉冲输出：输出脉冲当量：0.001～1.000 m3/cp

输出脉冲宽度：0.001～1.000 Ltr/cp

电气隔离：光电隔离，隔离电压：>1000VDC

输出驱动：场效应管输出，zui高承受电压36VDC，zui大负载250mA

报警输出：报警输出点：上限报警、下限报警

电气隔离：光电隔离，隔离电压：>1000VDC

输出驱动：达林顿管输出，zui高承受电压36VDC，zui大负载250mA

通   讯：Modbus（RS485或RS232接口）,E-REMOTE（HART）,PROFIBS

安装条件及要求

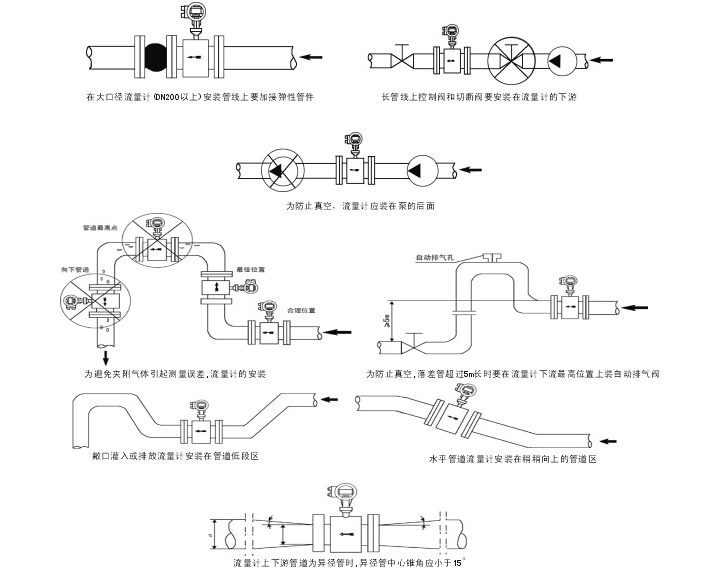

a. 传感器可水平、垂直或倾斜安装，但必须保证管道内充满液体。安装在垂直或倾斜管道时，液体应自下而上流动。如果传感器无法与管道垂直安装时，允许倾斜一角度，但不超过60 度。

b. 传感器上下游短直管段长度。表中D为被测管道的内径。

表：上下游直管段配置

上游管道阻流件类型

上游直管段长度

下游直管段长度

90°弯头或一个T 型弯头

25D

5D

同一平面上几个90°弯头

25D

不同平面上几个90°弯头

50D

总收缩角18～36°

10D

总扩张角14～28°

25D

全开闸阀

15D

c. 直管段足够长时，采样平均流速点测量法，即可测量管道介质的平均流速。当直管段较短时，一般采用中心流速测量法，也是zui常用的方法，此时插头深度为h=0.5D，测得的是管道介质的zui大流速；当管径较大时，一般采用平均流速测量法，此时插头深度为h=0.125D，测得的是管道介质的平均流速。

3.传感器的安装步骤

a. 在考虑传感器安装直管段的要求后，在被测管道上开Ф50 孔，并将基座焊接在管道的开孔位置上，注意保持基座平面与管道zui高线平行，且基座轴心与开孔中心尽可能同心，同时基座轴线与管道轴心相正交90°。

b. 管螺纹处用聚四氟乙烯生料带密封。

c. 电磁测量头插入时，应注意方向。传感器上部的方向杆是指流向输出方向。
