液体定量控制仪

发布时间:2020-05-22 14:41:44  点击次数:105





简介

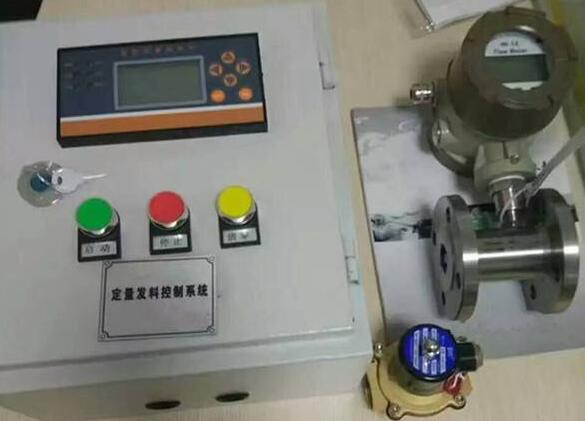

    DSDL1801液体定量控制仪是由流量传感器、流量定量控制仪、电磁阀和计时控制器,交流接触器配电箱等装置组成。可实现对流体的定时定量计量、定量灌装、定量配料等过程的控制。



    液体定量控制仪根据不同介质可以选用涡轮流量计,涡街流量计,电磁流量计,椭圆齿轮流量计等配合使用。

涡轮流量计:适用于甲醇,自来水,柴油,溶剂油等计量定量

椭圆齿轮流量计:适用于:柴油,汽油,重油,煤焦油等计量定量控制

电磁流量计:适用于有腐蚀性的硫酸,盐酸,化工溶剂等定量控制



    定量控制仪特别适用于车间配料、掺水、掺药、配料、定量注液及各种液体或气体的定量、定时控制。液体定量控制仪目前一些现在仍采用人工操作罐装/打料,同时也不想投入太多成本,就想提高工作效率的企业建议采用本系统。





特点

控制箱面板设有“启动'、“停止'等按键,并有“状态指示灯'显示,因此显示直观,操作简单、方便、易学;

在定量控制仪内可查看总累积、瞬时流量、时间、流量计输入信号值等,并设有打料次数、每次打料时间、每次打料量、日或月累计等查询功能;

只需要计量传感器、控制器和断流设备组成,结构简单,成本低;

控制箱内的控制线路及组件是根据客户所需要的流量计和设备量身定制的,信号线连接简单,到现场后一般无需调整;流量计和断流设备等均有控制箱内提供电源,只需要给控制箱提供AC220V即可;

设有大、小阀控制,分别控制大流量和小流量,达到精确的定量控制;

同时控制泵和阀门时,设有泵延时起动和泵提前关阀功能;

配有溢料、憋泵接口,发生溢料、憋泵时关闭打料即时保护;

每次定量制值可以根据需要任意更改,只需在定量控制仪内操作完成;

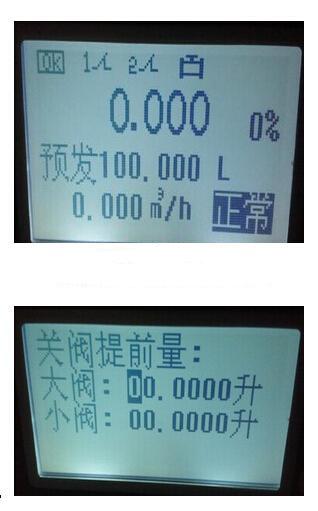

显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等;

设有大小阀控制,分别控制大流量和小流量,达到精确的定量控制。





技术参数

1. 测量介质: 液体或气体,由传感器决定

2. 输入信号: 1-4000Hz,方波 低电平<1.5v>4.5V,4-20ma

3. 定量范围: 0.1-999999 升

4. 可置入仪表常数值: 999999 次/升

5. 为传感器提供:12VDC , 50mA 电源

6. 环境条件: 0-45℃, 相对湿度<85%

7. 电源:220V(187-242)AC 50Hz

8. 11 位LCD 显示累积总量与定量值和仪表参数,4 位LCD 显示瞬时值。





工作流程

    给罐子定量加水(比如10L),在流量积算仪(定量控制仪)上输入10L 的定量值,然后按一下启动按钮(或确认键),流量积算仪继电器闭合(电磁阀打开,加水灯亮),流量积算仪开始累积,当累积数到达10L 后,流量积算仪继电器断开(电磁阀关闭,加水灯灭),本次定量完成。

    如果要进行下一次定量控制,需按一下清零按钮,再按以上步骤操作,如中间需要暂停,可按下停止按钮。如果定量值与上次*直接按启动按钮即可。

    控制仪输入为4-20mA 或脉冲信号,带外接启动、停止、清零,两个继电器输出。

    继电器到电磁阀需加一个中间继电器,如果电磁阀是24V 供电,需增加一个24V 开关电源。





原理:

    在流量定量控制仪上设定您所要控制的流量值,而后启动按钮让系统运行,当流量达到设定流量值时,流量定量控制仪发出指令,电磁阀关闭。达到控制的目的。在仪表箱上有启动按钮、停止按钮和清零按钮。当一个轮回结束后需要再次进行第二批次时,可清掉前次的数据,设定第二次量值,进行第二次运行。每个批次的量值会自动累加到总量中去。如果不清除总量(人工),总量是不丢失的。
